概述

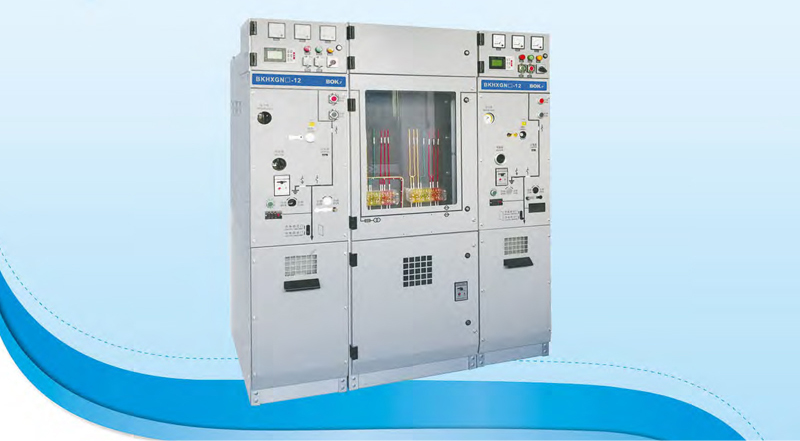

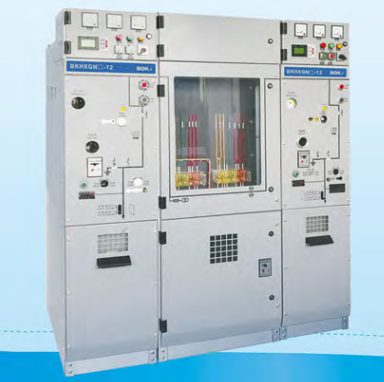

BKHB-12環保氣體絕緣環網柜系列系12kV，三相交流50Hz.單母線及單母線分?jǐn)嘞到y(tǒng)的成套配電裝置。該產品具有結構簡單、操作靈活、聯鎖可靠、安裝方便行特點，對各種不同應用場合，不同用戶均能提供技術方案。傳感技術、信息化技術的采用，加上技術性能及簡便靈活的配置方案，可以滿足市場不斷變化的需求，并適用于電網智能化要求。
該BKHB-12環保氣體絕緣環網柜系列適用于工業及民用電纜環網及配網終端工程。作為電能的接受和分配之用，特別適用于城市居民區配電、小型二次變電所、開閉所、電端分支箱、箱式變電站、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等場所使用。
BKHB-12環保氣體絕緣環網柜系列其開關及主要電器元件為集成模塊。
相間導電部位間為固體絕緣封裝，向外接線采用屏蔽式電纜接頭，功能單元連接母線采用屏蔽式絕緣母線。因此.使用安全性大大提高，操作機構采用彈簧機構，機械壽命為10000次以上。其所有運行數據及設備狀況都可實現遠程監控監控，可以無人值守。實為一種性能優越的配電裝置。

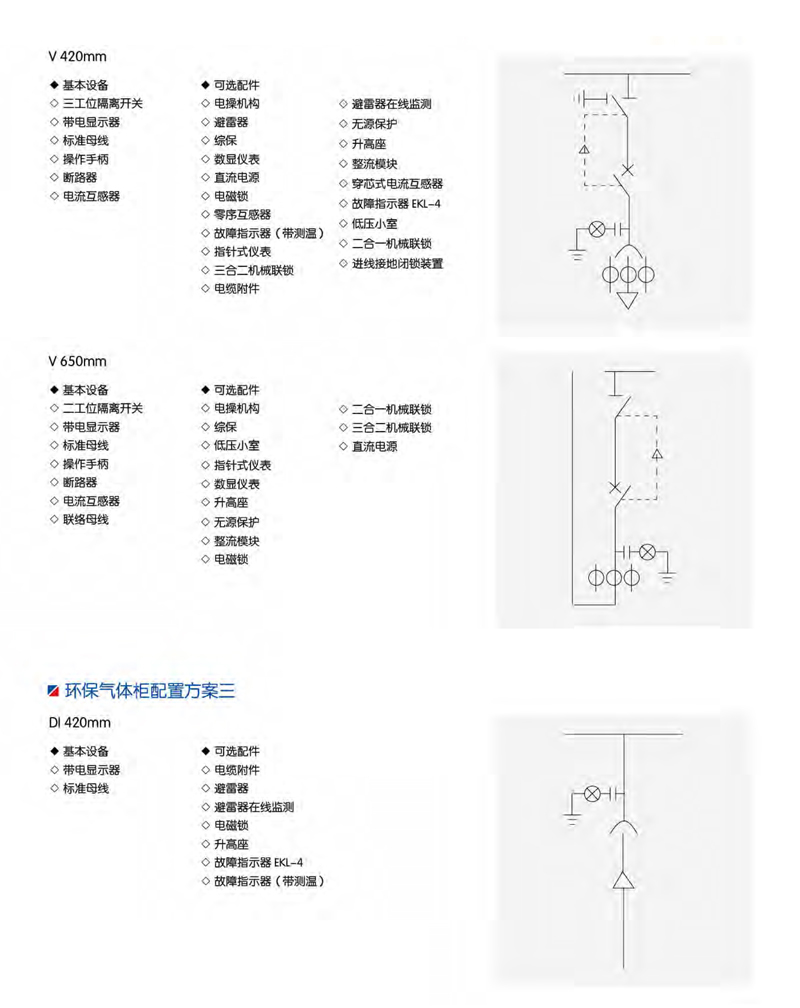

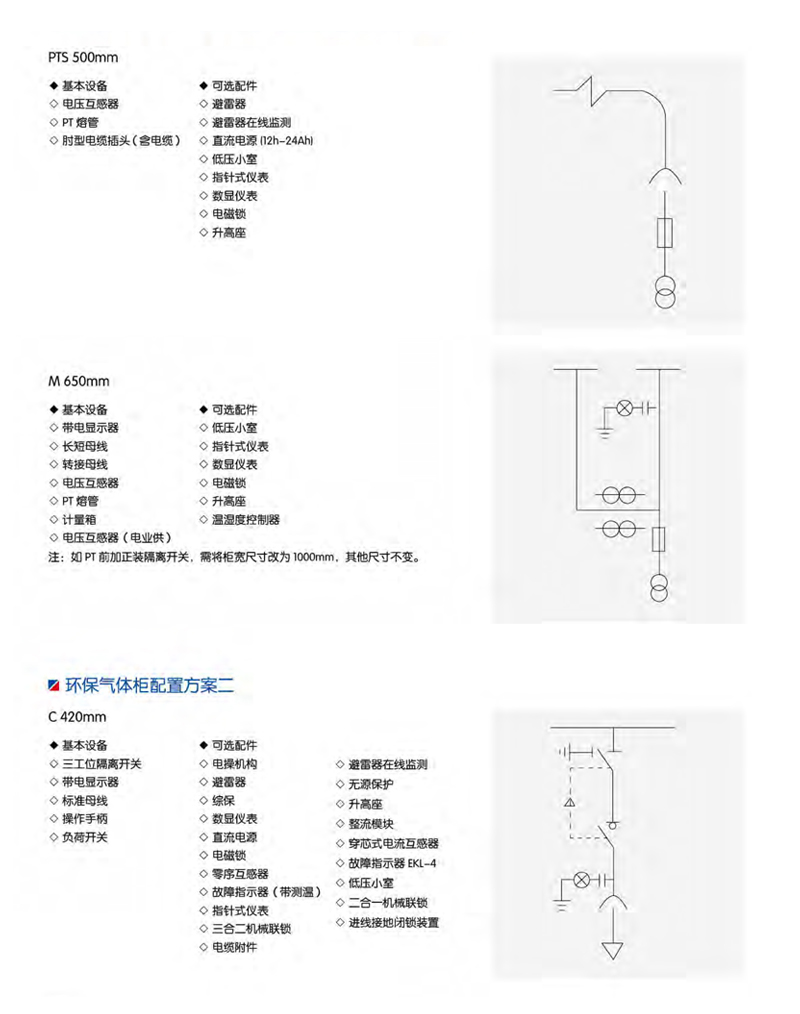

柜內可選用以下單元組成經濟實用的供電單元：真空新路器單元[630A，20-25kA]；真空負貓開關單元[630，20-25kA]。
產品特點
環保：產品制造中使用N2或干燥空氣作為絕緣介質，減少溫室效應氣體排放，達到環保目的，材料經壽命周期后可以再國收利用，決定了使用的環保性。
適用范圍廣：不使用有毒有害氣體，使用環境的安全性。無論是地下室、隧道內、船舶上以及內外各種環境。高壓倉內部可填充干燥空氣或氮?dú)猓m應惡劣條件下如：高海拔、強風沙、低溫、嚴寒、高環保要求、頻繁操作場所、安全防爆場所、高鹽霧、凝露條件下的安全使用性。全絕緣全封閉，適用于設備短時間進水后，采用一些清潔干燥措施后即可繼續運行。
免維護：BKHB-12環保氣體絕緣環網柜系列除操動機構高壓開關部位處于全封密狀態中，這樣就可以做到免于清掃和維護，減少了運行維護的成本。開關柜的自動化程度很高的，在線檢測功能會實時把設備的運行情況通知用戶。更有利于配網的自動化。減少人工運營成本，降低電力企業的生產成本。
安全性高：完善的聯鎖互鎖系統，三相隔離斷口清晰可見，避免了誤操作事故的發生。取消了SF6氣體的應用。強化相間隔離結構，避免相間或多回路短路而擴大或引發爆炸事故。采用具有防爆性環保氣體柜真空能的真空滅室，固封極柱對開關具有進一步防護性能。
·易操作性：隔離開關接地開關只有一個操作手柄，無需識別及擔心失誤，斷路器運行的時候，隔離開關接地開關的操作手柄都無法進行操作，無需進行復雜的技術培訓，這樣就使操作變得異常簡單，杜絕發生操作錯誤。
固封極柱采用環氧樹脂APG 工藝成型，具有優良的電氣性能和機械性能，固封極柱是開關的關鍵部件，它既是絕緣件又是承力件。同時滿足耐熱，耐寒，抗開裂，機械強度高，絕緣強度好等技術要求。
·單體柜結構，采用專業電纜附件廠商生產的通用絕緣母線和電纜插拔頭。開關柜可現場姐合，隨意擴展避免了多姐絕合柜帶來的運輸及安裝不便。當然用受求也可提供姐合柜。
·清晰可見真實隔離斷口

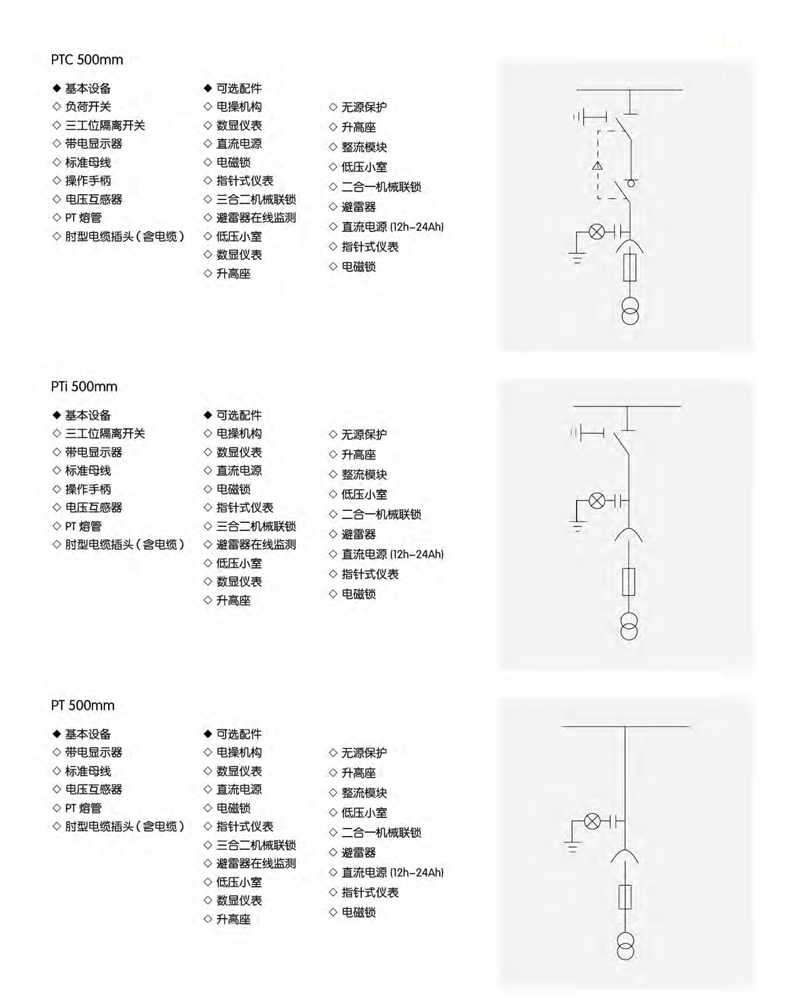

·全系列產品統一設計，提供用戶需求的多種柜型（斷溶器，負荷開關，PT，母線，母聯等），而且外形幾何尺寸完全一致。
·開關柜留有智能化接口和傳感器安裝位置，配置智能化設備后可以滿足智能電網的要求。
·主母線采用標準硅橡膠干式母線。
·隔離開關開關采用三工位隔離開關，安裝在母線側。
·替換SF6負荷開關環網柜。
